玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

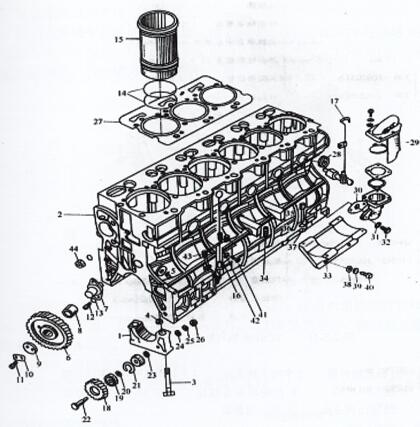

图2-3 -10 YC6108G气缸体总成

1滑动轴承套盖  2气门体  3主滑动轴承套螺柱  4手机定位套  6正时惰伞小齿轮  7惰轮滑动轴承套  8惰小齿轮传动轴衬套  9惰轮挡条  10锁片  11小螺柱  14封水圈  15缸套  18柴油机助力泵之间小齿轮传动伞小齿轮  19滑动轴承套  27缸垫  29吸呼器  33助力泵支撑架  34調整平垫  37锥面平垫  40支撑架螺柱  44主油道密封性塞

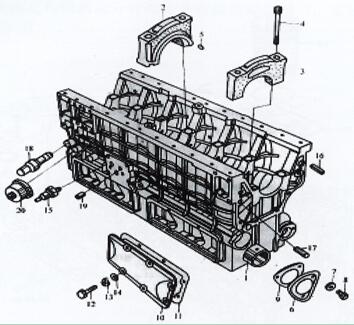

图2-3-11 YC6108G气缸体总成

1凸轮机构机构轴衬套 2后面CNC刀盘承盖 3CNC刀盘承盖 4CNC刀盘承螺丝 5销 8凸轮机构机构轴轴套螺丝 15油压机机过低警告器 18调压阀前壳 20油压机机警告器

1．玉柴柴油机水堵及主油道油堵的安装

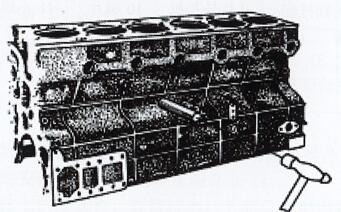

对水堵的配置参照图2-3-12，配置需求：一个是在水堵封口面上方透亮涂上11747封口胶。第二是配置后的水堵外一端与零件齐平或偏低。

图2-3 -12零件水堵的进行安装

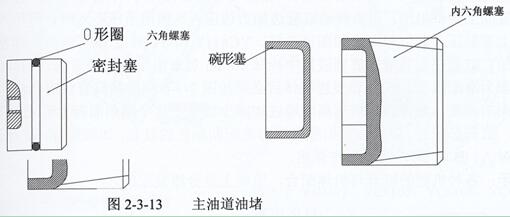

  玉柴柴油机主油道油堵的安装

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封带塞，后油堵为碗形塞，下面的图2-3 -13如下图所示。

安装要求：

(1)在螺塞中段涂上545密上胶胶，用内六角板手压紧可以。(2) 填料密封塞口有O形圈，装配时当心必不可丢失。(3)安转使用正在后，密封塞及螺 塞外铣面应偏低于空压机铣面。安转使用时，用软五金轻拍即入。

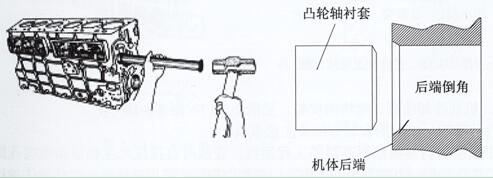

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后台开发开发面是有倒角的（最前端开发不倒角），以至于施工衬套时，用專用工作服从人体细胞后台开发开发朝最前端开发逐一施工。(2) 凸轮轴轴衬套油孔需要对着我们的体内上的进油孔。要留意：对YC6105、YC6108 机第三、6挡衬套各是一油孔直达拐臂座。YC6M机只需一油孔对着。（因轴瓦上打有油槽）YC4108机第2、4档各是一油孔直达拐臂座。其它的型号就有首个挡有 ～油孔直达拐臂座。固此在按装时请加要留意。(3) 衬套装后拖到卧镗里加工到包含的规定大小，请求如表2-3-4。

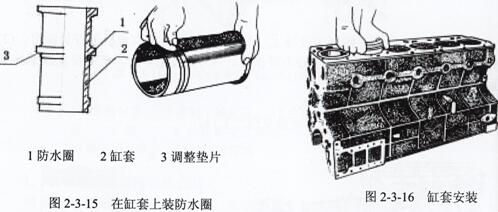

3．缸套安装注意事项。

(1)彻底清除缸套台肩处的上锈或除积碳。(2)按照前先常规检查玉柴生产发变频电动设备缸套粒径有没包含标准规定耍求如表2-3-3。(3)在缸套能装防潮圈（YC6112镶缸套机、YC4112智能智能机型及YC4110 智能智能机型为自吸式缸套，不必装防潮圈）(4)往空压机上按照时，在防渗地址涂上少量的发动机油，使劲旋转缸套边加力边压入。如拿手压不进时，要用木板材垫平上侧敲压入合理只能，右图2-3-16。YC4112和YC6112机缸套与空压机是紧积极配合的，缸套在按照前先都集中在液氮中放凉10min后丢掉用垫木敲打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选择装配时，以组织细胞排列顏色标志的意思选择装配同顏色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这未有详述。提示信息：繁多车型的缸套与我们的体内能默契配合，的原则是分组名搭配的。

1．发动机机油冷却塔喷管、喷钩的装设。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷管原料是耐老化耐温、耐热度的建筑塑料材料材质，重新怎么安装时之间压入伺服电机承座喷管孔就行。请求压明确，不可以高过滑动轴承座孔。重新怎么安装结束以后后，需备奶油枪加氟静音作汽压喷射出试验台，在气缸左右侧止点时喷管冒出的油束都要射在气缸内腔表面，且油束不可以数列收敛。准备：当打火机自动运行时间段较长，凡在拆油底壳时，准备检修喷咀有无影响变质影响，如遇影响，可以更换新件。

(2) 润滑油急冷喷钩为螺旋钢管手工电弧焊接件，连接时靠产品定位功能销产品定位功能，用螺拴防松螺栓在补体成分上。连接前先排查限压阀球过程是不是灵活多变，手工电弧焊接件油孔是不是连通。规范请求喷钩喷油一定对齐柱塞杆式内腔对柱塞杆式带内急冷油道的设备，油束规范请求射到柱塞杆式上的油道。（靠焊 接件加工制作有保障），与此同时喷钩未能与柱塞杆式裙部或曲轴失衡块制造干涉现象。小心：安装系统所使用柱塞杆式，一定开了喷钩让位口。
